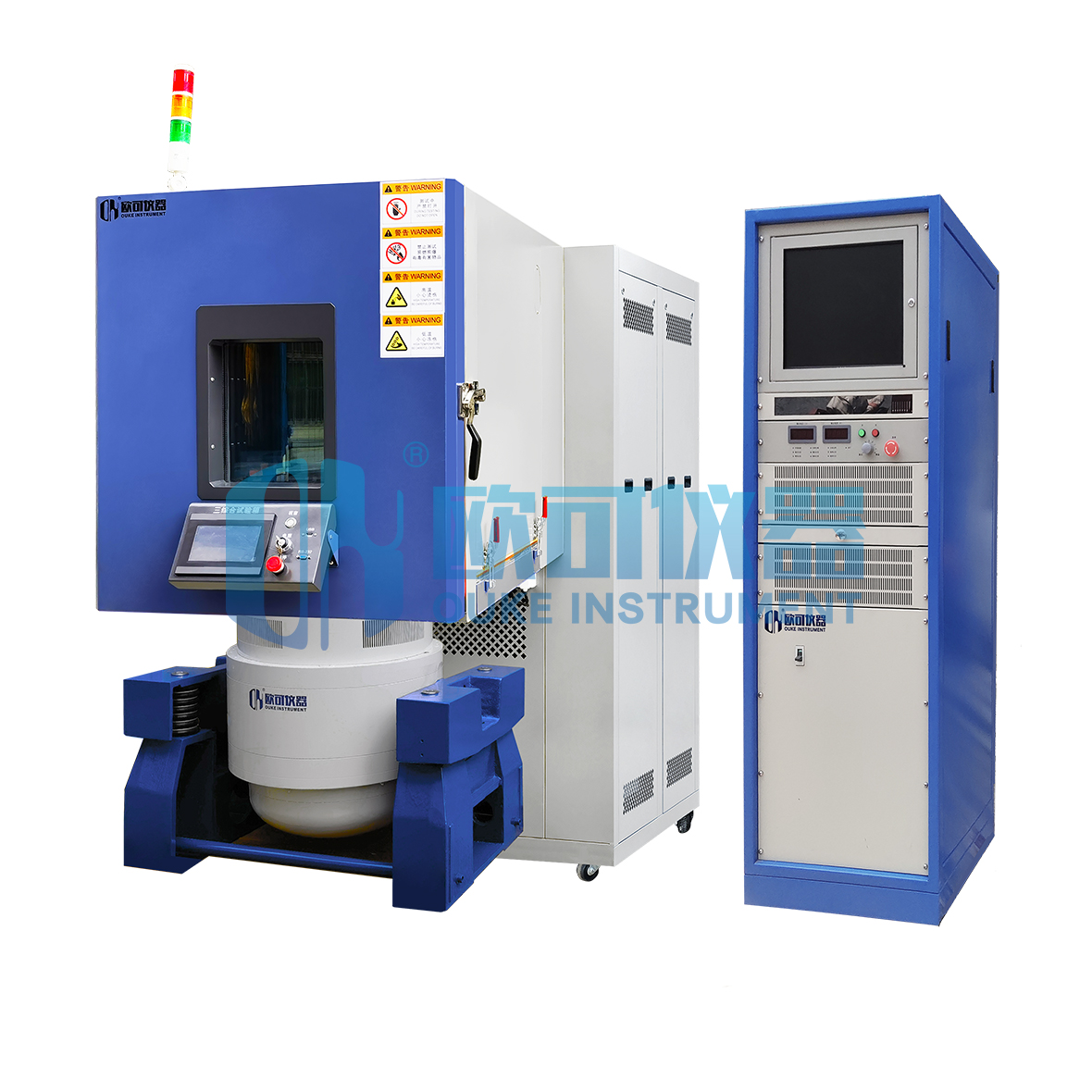

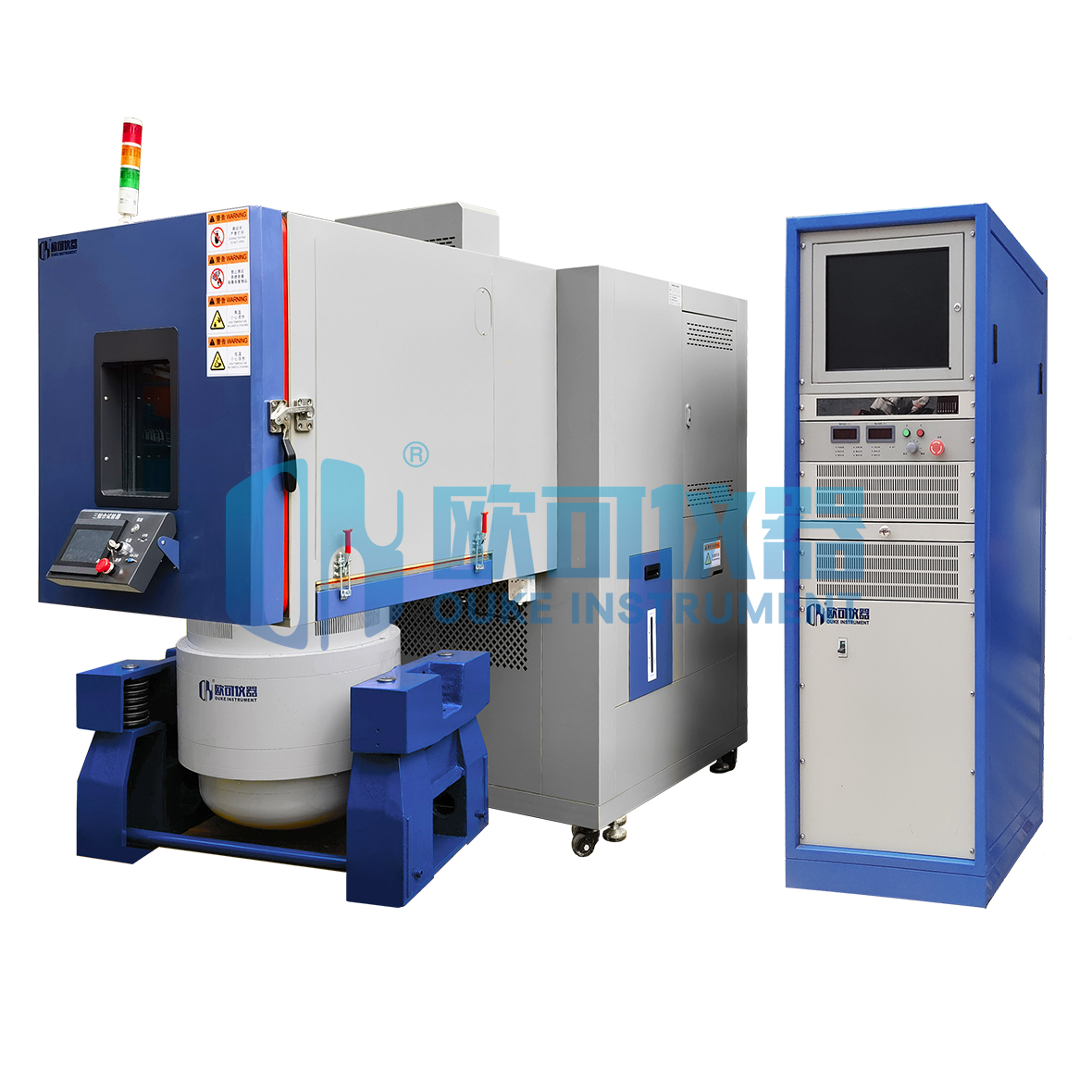

高低溫振動復合試驗箱
產品概述
高低溫振動復合試驗箱廣泛適用于國防、航空、航天、通訊、電子、汽車、家電、等行業。該類型設備用于發現早期故障，模擬實際工況考核和結構強度試驗，產品應用范圍廣泛、適用面寬、試驗效果顯著、可靠。正弦波、調頻、掃頻、可程式、倍頻、對數、最大加速度,調幅,時間控制,全功能電腦控制,簡易定加速度/定振幅。設備通過連續無故障運轉3個月測試，性能穩定，質量可靠。
全國咨詢服務熱線：400-088-6923/18819767815
相關產品
Characteristic特點
|
1 一機多用，結合溫度、濕度、振動一體，試驗更方便節能。 |
2 3D全參數建模，智能高效，制造前會進行PC虛擬裝配，確保功能完善無設計疏漏。 |
3 采用節能控制模式，自動調節壓縮機制冷功率，較傳統的加熱平衡控制耗能減少30%。 |
4 整機主要配件均采用國際品牌，精度高，低噪音，設備的整體質量得到了提升或保障。 |
5 具有R232、485、USB數據接口及支持LAN（網口）方式通訊，方便遠程監控，數據采集。 |
Specification規格
|
型號 |
OK-ZTH-225 |
OK-ZTH-408 |
OK-ZTH-800 |
OK-ZTH-1000 |
|
|
內部尺寸 |
500×750×600 |
600×850×800 |
1000×1000×800 |
1000×1000×1000 |
|
|
性能指標 |
高溫范圍 |
150℃ / 200℃(特殊選購) |
|||
|
低溫范圍 |
A: 0℃ / B: -20℃ / C：-40℃ / D: -60℃ / E: -70℃ / F: -90℃(特殊選購) |
||||
|
濕度范圍 |
20～98%RH（10%～98%R.H; 5%～98%R.H為選購項目；需加除濕機） |
||||
|
升溫速率 |
1.0～4.0℃/min / 5℃～15/min（特殊選購） |
||||
|
降溫速率 |
0.7～1.2℃/min / 5℃～15/min（特殊選購） |
||||
|
溫度波動 |
±0.5℃ |
||||
|
濕度波動 |
±2.0%RH |
||||
|
溫度偏差 |
±2℃ |
||||
|
濕度偏差 |
±3.0 %RH |
||||
|
峰值激振力 |
2KN , 3KN , 6KN , 10KN , 20KN , 30KN , 40KN , 50KN , 60KN , 70KN , 100KN ( 詳見電磁式振動臺參數 ) |
||||
|
材質 |
內箱 |
1.2 SUS#304不銹鋼 |
|||
|
外箱 |
1.5 鍍鋅鋼板，表面噴塑處理或SUS304不銹鋼 |
||||
|
保溫 |
硬質聚氨酯泡沫+玻璃纖維雙層保溫 |
||||
|
系統 |
加 熱 器 |
螺旋鎳鉻合金電熱式加熱器+絕緣陶瓷支架 |
|||
|
加 濕 器 |
鎳鉻合金電熱式嵌裝式加濕器 |
||||
|
制 冷 機 |
全密閉式壓縮機（法國/泰康） |
||||
|
冷卻方式 |
風冷式或水冷式 |
||||
|
制 冷 劑 |
R404A/R23國際環保型制冷劑（臭氧耗損指數均為0） |
||||
|
控 制 器 |
原裝進口7寸TFT彩色 LCD中英文頁面觸摸式控制器 |
||||
|
驅動裝置 |
液壓式控制自動升降左右驅動 |
||||
|
配 件 |
引線孔：￠50mm 1個/不銹鋼SUS #304板置物架（二層）/USB接口1個/ |
||||
|
電源 |
AC220±5%V / 50±0.5Hz / 單相三線 ；AC380±5%V / 50±0.5Hz / 三相五線 |
||||
|
使用環境溫度 |
溫 度：5℃～35℃ 相對濕度：≤85% |
||||
振動測試系統規格選項
|
型 號 |
峰值正弦激振力 |
峰值隨機激振力 |
頻率范圍 |
動圈重量 |
最大加速度 |
最大位移 |
最大速度 |
工作臺面 |
|
OK-ES-2 |
2KN |
2KN |
3～2500 |
2 |
750 |
25 |
2 |
∫110 |
|
OK-ES-3 |
3KN |
3KN |
3～4000 |
3 |
1000 |
25 |
2 |
∫150 |
|
OK-ES-6 |
6KN |
6KN |
2～3500 |
6 |
1000 |
51 |
1.8 |
∫230 |
|
OK-ES-10 |
10KN |
10KN |
2～3000 |
10 |
1000 |
51 |
1.8 |
∫150 |
|
OK-ES-20 |
20KN |
20KN |
3～3000 |
20 |
700 |
51 |
2 |
∫320 |
|
OK-ES-30 |
30KN |
30KN |
2～2800 |
30 |
1000 |
51 |
2 |
∫370 |
|
OK-ES-40 |
40KN |
40KN |
2～2700 |
40 |
1000 |
51 |
2 |
∫370 |
|
OK-ES-50 |
50KN |
50KN |
2～2700 |
50 |
1000 |
51 |
2 |
∫445 |
|
OK-ES-60 |
60KN |
60KN |
2～2700 |
60 |
1000 |
51 |
2 |
∫445 |
|
0K-ES-70 |
70KN |
70KN |
2～2700 |
70 |
1000 |
51 |
2 |
∫445 |
|
OK-ES-80 |
80KN |
80KN |
2～2500 |
80 |
1000 |
51 |
2 |
∫480 |
|
OK-ES-100 |
100KN |
100KN |
2～2500 |
100 |
1000 |
51 |
2 |
∫550 |
|
0K-ES-160 |
160KN |
160KN |
2～2200 |
160 |
1000 |
51 |
2 |
∫590 |
|
水平擴展平臺型號 |
臺面尺寸 |
臺面重量 |
頻率上限 |
垂直擴展臺面型號 |
臺面尺寸 |
臺面重量 |
頻率上限 |
|
SP-0303 |
30×30×3 |
12 |
2000 |
CZ-0303 |
直徑30 |
10 |
2000 |
|
SP-0404 |
40×40×3 |
16 |
2000 |
CZ-0404 |
直徑40 |
13 |
2000 |
|
SP-0505 |
50×50×4 |
30 |
2000 |
CZ-0505 |
直徑50 |
23 |
2000 |
|
SP-0606 |
60×60×5 |
50 |
2000 |
CZ-0606 |
直徑60 |
40 |
2000 |
|
SP-0808 |
80×80×5 |
80 |
2000 |
CZ-0808 |
直徑80 |
60 |
1000 |
|
SP-0909 |
90×90×5 |
115 |
2000 |
CZ-0909 |
90×90 |
120 |
1000 |
|
SP-1010 |
100×100×5 |
130 |
2000 |
CZ-1010 |
100×100 |
175 |
1000 |
